Nacisk osi decyduje o tym, czy pojazd mieści się w przepisach, jak rozkłada się jego ciężar na nawierzchnię i czy trasa nie wymaga dodatkowych uzgodnień. W praktyce liczy się nie tylko masa całkowita, ale też to, na której osi ta masa faktycznie spoczywa i jak zmienia się po załadunku, hamowaniu czy najechaniu na nierówność. Poniżej pokazuję, jak podejść do obliczeń krok po kroku, kiedy wystarczy prosty wzór, a kiedy lepiej oprzeć się na wadze osiowej.
Najważniejsze rzeczy, które trzeba sprawdzić przed wyjazdem
- Nacisk osi to obciążenie przenoszone przez jedną oś, a nie cała masa pojazdu.
- Do obliczeń potrzebujesz masy całkowitej, rozstawu osi i położenia środka ciężkości ładunku.
- W pojazdach dwuosiowych można liczyć nacisk z prostego bilansu momentów, ale w układach wieloosiowych wynik jest zwykle tylko przybliżeniem.
- W Polsce standardowo kluczowy jest limit 11,5 t dla pojedynczej osi napędowej, ale na niektórych odcinkach obowiązują niższe wartości z oznakowania drogi.
- Jeśli pojazd przekracza dopuszczalny nacisk dla danej drogi, wchodzi w grę przejazd nienormatywny i dalsza jazda bez korekty może być kosztowna.
- Najpewniejszą weryfikacją jest ważenie rzeczywistego pojazdu, a nie tylko obliczenie „na papierze”.
Co naprawdę oznacza nacisk na oś
Najkrócej: nacisk na oś to ta część ciężaru pojazdu i ładunku, która jest przenoszona przez konkretne koła na nawierzchnię. To nie jest to samo co DMC, czyli dopuszczalna masa całkowita, bo dwa pojazdy o tej samej masie mogą mieć zupełnie inne rozłożenie obciążeń. Ja zawsze zaczynam od rozróżnienia tych pojęć, bo właśnie tu pojawia się większość błędów.
| Pojęcie | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| Masa całkowita | Waga pojazdu z kierowcą, paliwem i ładunkiem | Pokazuje, ile waży zestaw jako całość |
| DMC | Najwyższa masa dopuszczalna przez dokumenty pojazdu | Nie mówi jeszcze, jak ta masa rozkłada się na osie |
| Nacisk osi | Obciążenie jednej osi lub grupy osi | To właśnie ten parametr decyduje o zgodności z limitem drogowym |
| Ładowność | Ile można jeszcze dołożyć do pojazdu | Może być niewystarczająca, jeśli jedna oś przeciąża się wcześniej niż reszta |
W praktyce liczy się też rodzaj osi. Oś napędowa zwykle ma wyższy dopuszczalny nacisk niż oś nienapędowa, a grupa osi podlega osobnym regułom zależnym od rozstawu. Ta sama masa całkowita może być więc legalna na jednym układzie osi i nielegalna na innym. To prowadzi wprost do pytania, jak taki nacisk policzyć bez zgadywania.
Jak obliczyć nacisk na oś krok po kroku
Najprostszy sposób to potraktować pojazd jak belkę opartą na osiach. Wtedy każda oś działa jak punkt podparcia, a ładunek wywołuje momenty sił, które rozkładają się między osiami. Dla układu dwuosiowego obliczenie jest dość proste, ale już przy trzech lub większej liczbie osi trzeba uważać, bo sam wzór nie zawsze odda rzeczywisty rozkład obciążenia.
Najprostszy wzór dla pojazdu dwuosiowego
Jeśli znasz rozstaw osi `L` i położenie środka ciężkości całego zestawu lub ładunku, możesz policzyć nacisk z bilansu momentów. Dla dwóch osi:
N_przód = M × b / LN_tył = M × a / L
gdzie:
-
Mto masa całkowita pojazdu lub część masy, którą liczysz, -
Lto odległość między osiami, -
ato odległość środka ciężkości od osi przedniej, -
bto odległość środka ciężkości od osi tylnej, czyliL - a.
Przykład: pojazd dwuosiowy waży 16 t, rozstaw osi wynosi 4,0 m, a środek ciężkości całego układu znajduje się 2,6 m za osią przednią. Wtedy:
N_przód = 16 × 1,4 / 4,0 = 5,6 tN_tył = 16 × 2,6 / 4,0 = 10,4 t
Taki wynik pokazuje najważniejszą rzecz: to nie masa całkowita decyduje o problemie, tylko jej przesunięcie. Ten sam pojazd po przesunięciu ładunku o kilkadziesiąt centymetrów może już rozkładać ciężar zupełnie inaczej.
Przeczytaj również: Kontener 20', 40', High Cube - Jak wybrać idealny rozmiar?

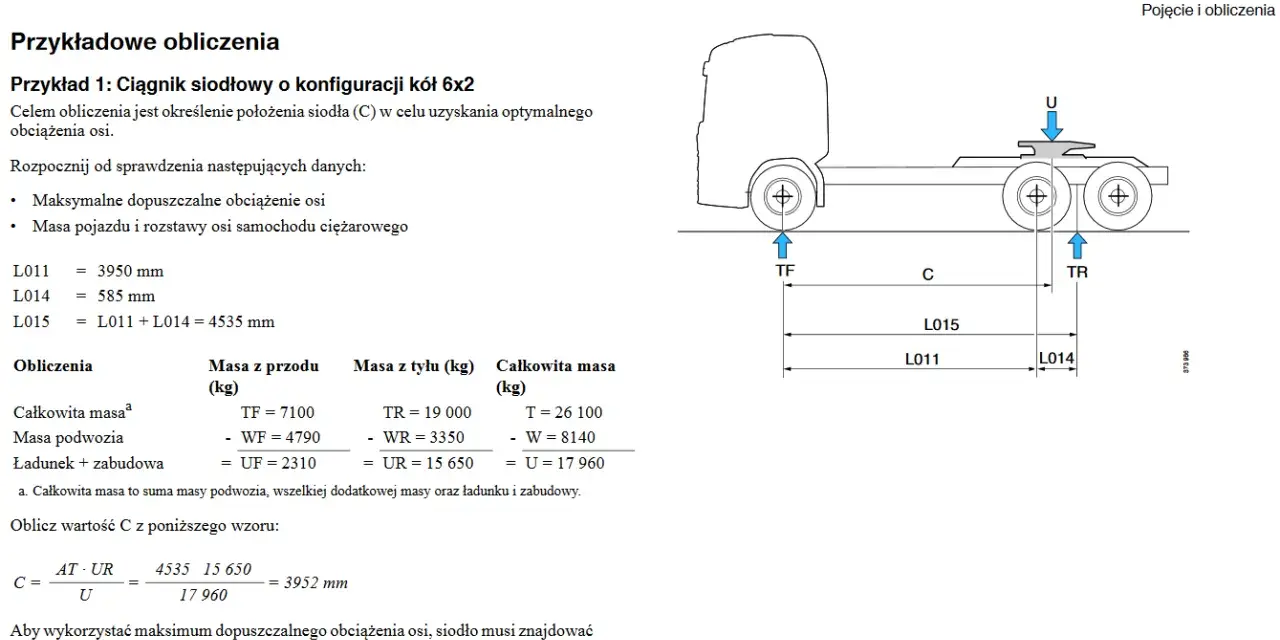

Gdy pojazd ma trzy lub więcej osi
W układzie wieloosiowym liczenie „na oko” szybko przestaje wystarczać. Formalnie nadal możesz opisać pojazd równaniami równowagi, czyli sumą nacisków i momentów, ale bez dokładnych danych o rozmieszczeniu osi, sztywności zawieszenia i położeniu ładunku wynik będzie orientacyjny. Dlatego w logistyce i transporcie najczęściej robi się jedną z trzech rzeczy:
- korzysta się z danych producenta pojazdu o rozkładzie nacisków osi,
- liczy się orientacyjnie rozkład ładunku według momentów i geometrii zabudowy,
- sprawdza się wszystko na wadze osiowej po załadunku.
Ja traktuję wzór jako narzędzie do planowania, a nie do ostatecznego zatwierdzenia transportu. Jeśli ładunek jest wysoki, ciężki albo ma nieregularny środek ciężkości, dokładność takiego obliczenia spada. Właśnie dlatego kolejny krok to sprawdzenie, jakie limity naprawdę obowiązują na drodze.

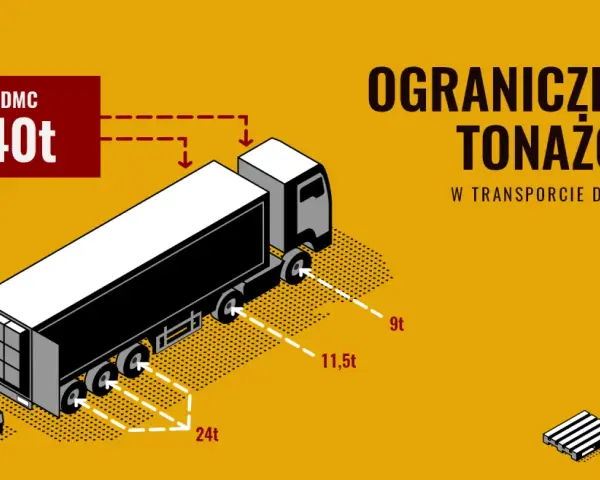

Jakie limity obowiązują w Polsce i kiedy zaczyna się problem
W polskich przepisach najważniejszy jest standardowy limit 11,5 t dla pojedynczej osi napędowej. Jak podaje GDDKiA, jeśli pojazd lub zespół pojazdów przekracza dopuszczalny nacisk osi dla danej drogi, mamy do czynienia z przejazdem nienormatywnym. W praktyce oznacza to, że ten sam pojazd może być zgodny z dokumentami, ale nadal nie może wjechać na każdy odcinek trasy.
| Sytuacja | Co to oznacza w praktyce |
|---|---|
| Pojedyncza oś napędowa | Standardowy limit to 11,5 t |
| Droga z oznakowaniem B-19 | Obowiązuje wartość wskazana na znaku, najczęściej 8 t lub 10 t |
| Oś wielokrotna | Liczy się suma nacisków i odległość między osiami, a nie tylko nacisk jednej osi |
| Przekroczenie limitu dla trasy | Pojazd staje się nienormatywny i może wymagać zezwolenia albo zmiany trasy |
Warto też pamiętać, że znak B-19 nie jest ozdobą pobocza, tylko realnym ograniczeniem. Oznacza zakaz wjazdu pojazdów o nacisku osi większym niż wskazana wartość, a dla osi wielokrotnej obowiązuje dodatkowa reguła związana z naciskiem osi składowych. To ważne, bo kierowcy często patrzą wyłącznie na DMC, a to za mało. Następny problem polega na tym, że nawet poprawne obliczenie może dać wynik różny od pomiaru na wadze.
Dlaczego wynik z obliczeń bywa inny niż pomiar na wadze
To jeden z najbardziej niedocenianych tematów. Obliczenie statyczne zakłada idealny układ: równą nawierzchnię, spokojny postój i brak ruchu masy wewnątrz pojazdu. Rzeczywistość jest mniej łaskawa. Nawet jeśli masa całkowita się zgadza, nacisk na konkretną oś może wzrosnąć albo spaść przez kilka pozornie drobnych czynników.
- Położenie ładunku - przesunięcie palet o kilkanaście centymetrów potrafi zmienić rozkład nacisków bardziej, niż się wydaje.
- Stan zbiorników - paliwo, woda technologiczna lub inne media rozkładają masę nierówno.
- Rodzaj zawieszenia - pneumatyka i układy równoważące pomagają, ale nie likwidują problemu.
- Dynamiczne przeniesienie masy - hamowanie, ruszanie i skręt chwilowo dociążają jedną stronę zestawu.
- Niepełna wiedza o geometrii pojazdu - bez dokładnych danych o osiach i odległościach łatwo wpaść w błąd.
Dlatego ja traktuję obliczenia jako filtr wstępny. Jeśli wynik wychodzi blisko limitu, nie zostawiam tego „na intuicję”. Wtedy przechodzę do scenariuszy praktycznych, bo to one najlepiej pokazują, jak bardzo rozkład obciążenia potrafi się zmienić przy tym samym ładunku.
Przykłady z praktyki transportowej
Najlepiej widać to na liczbach. Załóżmy, że mam pojazd dwuosiowy o rozstawie 4,0 m i masie całkowitej 16 t. Jeśli środek ciężkości jest bliżej tylnej osi, nacisk tylnej osi rośnie, a przedniej maleje. To samo dotyczy pojazdu z naczepą, tylko tam efekt potrafi być jeszcze bardziej odczuwalny, bo dochodzi nacisk siodła i większa wrażliwość na pozycję ładunku.
| Scenariusz | Położenie środka ciężkości | Nacisk przedniej osi | Nacisk tylnej osi | Wniosek |
|---|---|---|---|---|
| Wariant A | 2,6 m od osi przedniej | 5,6 t | 10,4 t | Rozkład jest jeszcze względnie bezpieczny dla osi napędowej |
| Wariant B | 3,0 m od osi przedniej | 4,0 t | 12,0 t | Przesunięcie ładunku do tyłu od razu tworzy ryzyko przeciążenia |
Właśnie takie przykłady pokazują, dlaczego sam zapis „ładunek mieści się w DMC” nie daje jeszcze spokoju. Oś można przeciążyć mimo formalnie poprawnej masy całkowitej. Wystarczy zły układ palet, zbyt ciężki osprzęt z przodu albo zbiornik, który podczas załadunku nie jest jeszcze napełniony do docelowego poziomu. To prowadzi do ostatniej kwestii, czyli jak realnie uniknąć problemu przed wyjazdem.
Co zrobić, gdy jedna oś robi się za ciężka
Jeśli z obliczeń albo z ważenia wychodzi, że jedna oś jest zbyt obciążona, nie szukam od razu wymówek, tylko koryguję układ ładunku. Z doświadczenia najlepiej działa szybka, techniczna reakcja, a nie dyskusja z wynikiem.
- Przesuń część ładunku bliżej środka pojazdu, zamiast dokładać kolejne palety do skrajnej części skrzyni.
- Zmień kolejność załadunku, bo to ona często ustawia środek ciężkości bardziej niż sama masa.
- Sprawdź paliwo, wodę i dodatkowe wyposażenie, szczególnie w pojazdach specjalistycznych.
- Jeśli masz oś podnoszoną, upewnij się, że działa zgodnie z założeniem producenta i nie pogarsza rozkładu masy.
- Gdy wynik nadal jest blisko granicy, jedź na wagę osiową zamiast opierać się na szacunku.
- Jeżeli trasa ma niższy limit niż pojazd, rozważ inną drogę albo przygotowanie zezwolenia na przejazd nienormatywny.
Ja patrzę na to bardzo prosto: jeśli ładunek jest krytyczny dla nacisku osi, liczy się nie tylko to, ile waży, ale też gdzie leży i jak zachowa się w ruchu. Dobra praktyka w transporcie nie polega na zgadywaniu, tylko na szybkim sprawdzeniu geometrii, masy rzeczywistej i ograniczeń trasy. To właśnie daje największą oszczędność czasu, nerwów i kosztów po stronie przewoźnika.
